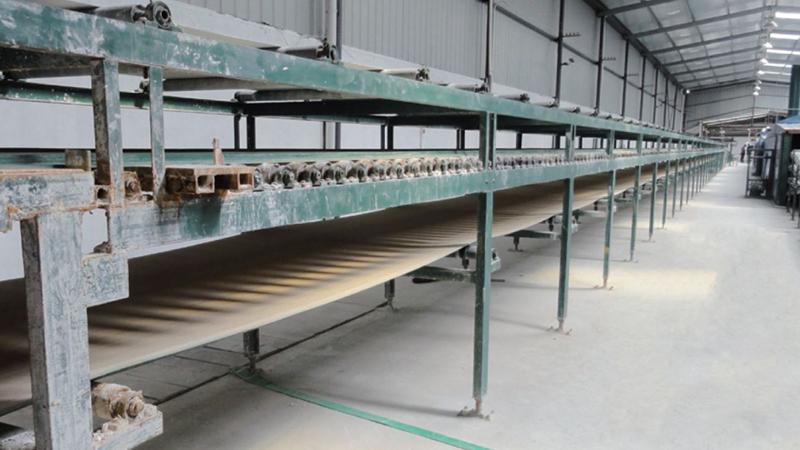

Производственный участок для обрезки и перемещения

Состоит из сервомеханического разрезателя, ускоряющего конвейера, 1#поперечного конвейера, разгрузочного конвейера (невысушенных полотен) и поворотной машины.

Перед сушкой полотна разрезаются до нужного размера, заданного заранее.

Режущее устройство представляет из себя сервомеханический разрезатель с фрикционной передачей вращательного движения. Весь каркас разрезателя закреплен на линейные направляющие, что уменьшает силу сопротивления во время обрезки полотна.

С помощью гильотины осуществляется направленная резка, что обеспечивает целостность полотна при резке.

Гильотина при обратном ходе поднимается на определенную высоту над полотном во избежание случайной обрезки полотна.

При работе гильотина скорости перемещения полотна и разрезателя поддерживаеются на одном значении, благодаря этому разница диагоналей полотна после обрезки равна 0,5 мм.

Производственный участок не оснащен серводвигателем для минимизации затрат.

Разгрузочный конвейер для влажных полотен включает в себя ускоряющий конвейер, подъемная рама, поперечный конвейер, поворотная машина и т.д.

Во избежание повреждения и загрязнения лицевой поверхности готового полотна перед сушкой полотно переворачивают, а во время сушки ставят лицевой стороной вверх, в сушильную камеру отправляют по 2 листа полотна.
